Гидроаккумуляторы

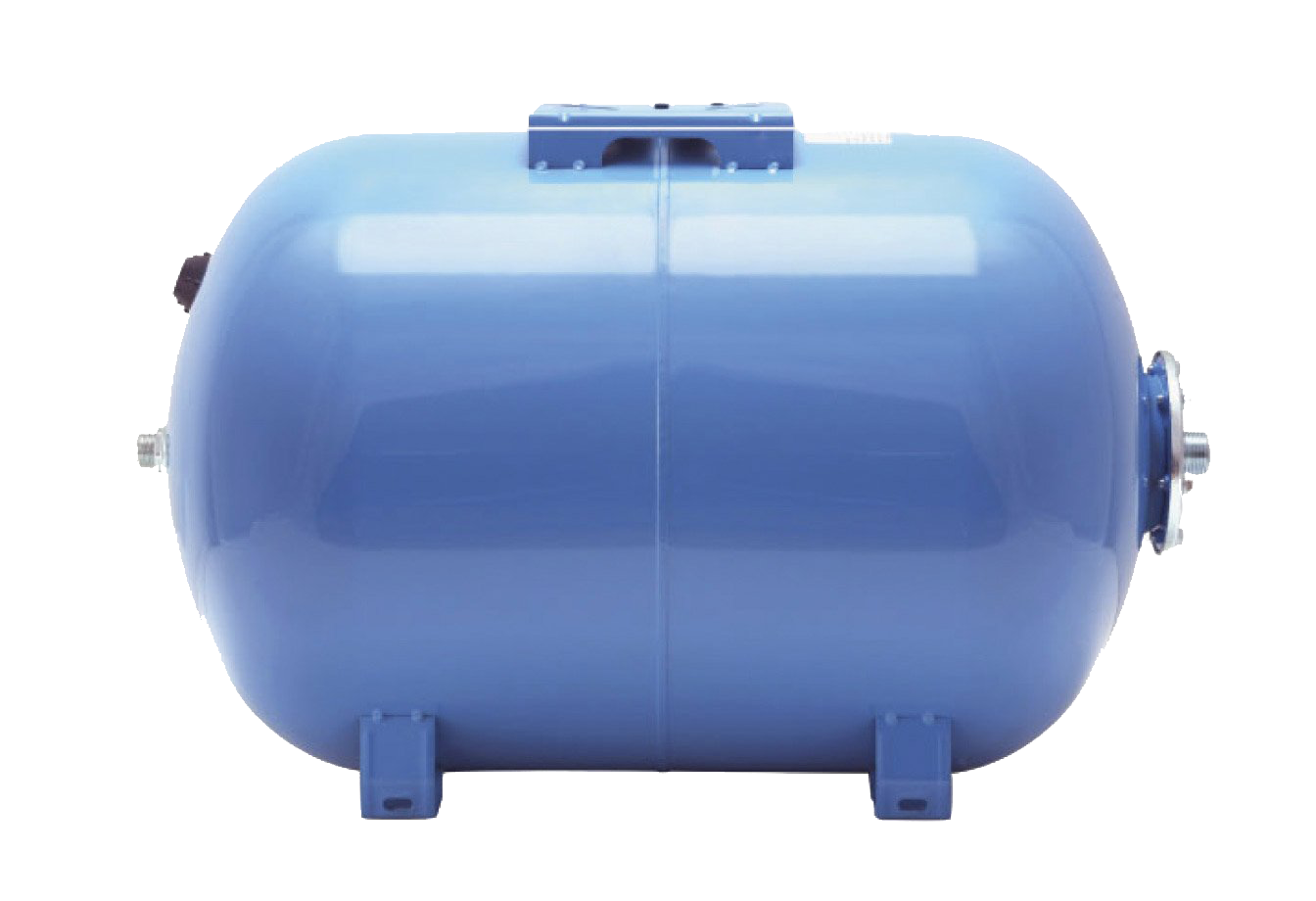

Устройсто гидроаккумулятора

Гидроаккумулятор представляет собой металлическую ёмкость под давлением, внутри которой находится резиновая мембрана. В гидроаккумуляторах до 80 литров мембрана крепится к корпусу бака при помощи одного оцинкованного фланца. Гидроаккумулятор 100 литров и модели большего объема имеют уже два фланца на корпусе.


Для чего нужен гидроаккумулятор?

 Установка гидробака обусловлена несколькими причинами:1) Поддержание постоянного давления в системе холодного водоснабжения. Не важно, включен ли насос, есть ли электричество, достаточен ли запас воды. Давление всегда будет в норме. 2) Предотвращение гидроударов. Компенсирует резкий перепад давления в системе. 3) Аккумулирование определенного объема жидкости. При перебое подачи электроэнергии всегда есть необходимый запас питьевой воды.

Принцип работы гидроаккумулятора

Насос подает воду в мембрану гидроаккумулятора. Когда достигается определенный порог давления, реле отключает насос и подача воды прекращается. Вода в мембране не контактирует с металлическим корпусом бака и может храниться в ней длительное время. При расходовании воды давление постепенно падает, пока не достигнет минимума, установленного на реле. Далее насос автоматически включается и цикл повторяется. Очевидным плюсом наличия гидроаккумулятора в системе водоснабжения является то, что насосу не приходится включаться каждый раз при открытии крана для подачи воды.

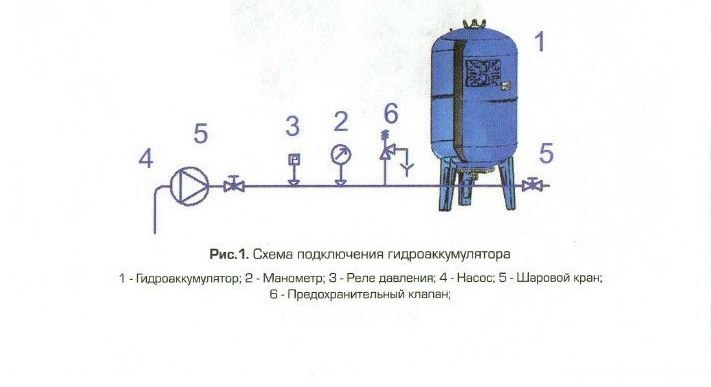

Схема подключения гидроаккумулятора


1 - Гидроаккумулятор

2 - Манометр

3 - Реле давления

4 - Насос

5 - Шаровой кран

6 - Предохранительный клапан






Как выбрать гидроаккумулятор

Для начала необходимо определиться с компановкой бака. Если гидробак будет использоваться в насосной станции - стоит обратить внимание на горизонтальные гидроаккумуляторы. Во всех остальных случаях подойдет вертикальный гидроаккумулятор. Чтобы правильно подобрать гидроаккумулятор нужно узнать максимальный объем воды, необходимый для системы (Q). Затем нужно узнать мощность электрического насоса (P). В таблице ниже нужно узнать корректирующий коэффициент (К), зависящий от мощности насоса (Р)




Зная все эти значения можно определить необходимый объем гидроаккумулятора для системы водоснабжения. Для этого используем формулу R = Q x K, где R - необходимый резерв воды.
